Строительное задание на проем для установки проходной плиты

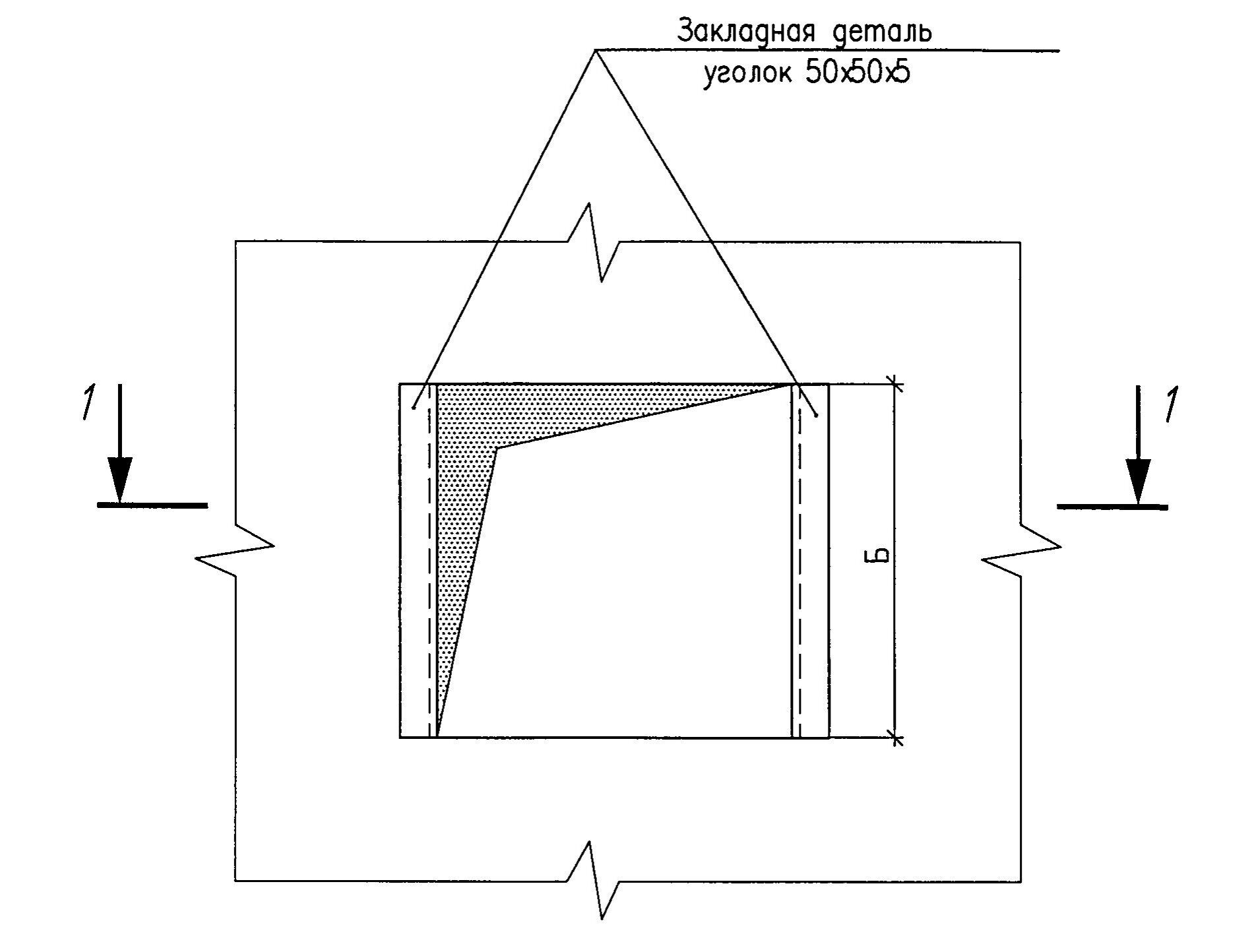

Строительное задание на проем для установки проходной плиты с ОДНИМ ИЗОЛЯТОРОМ.

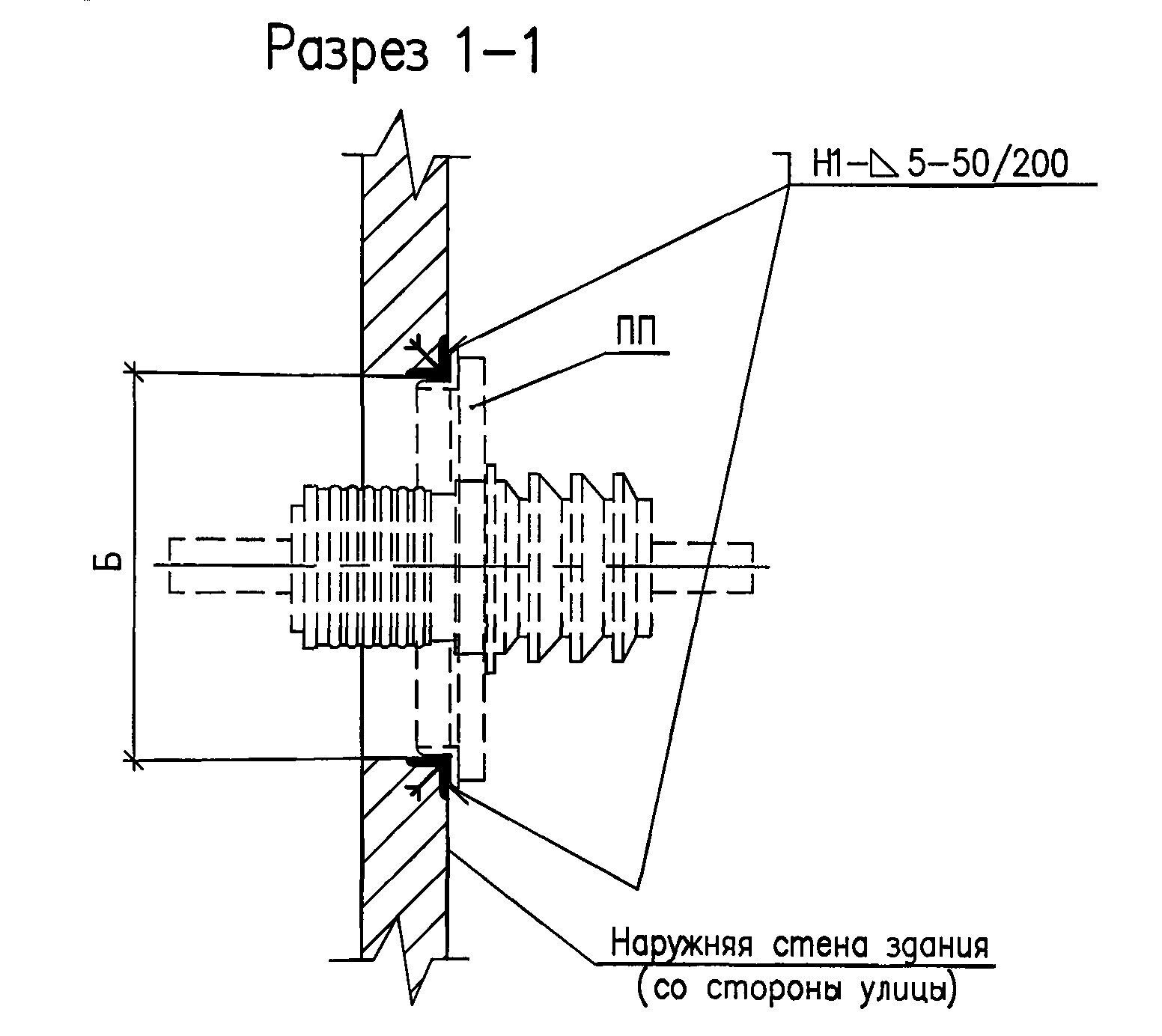

Закладная деталь	Разрез 1-1

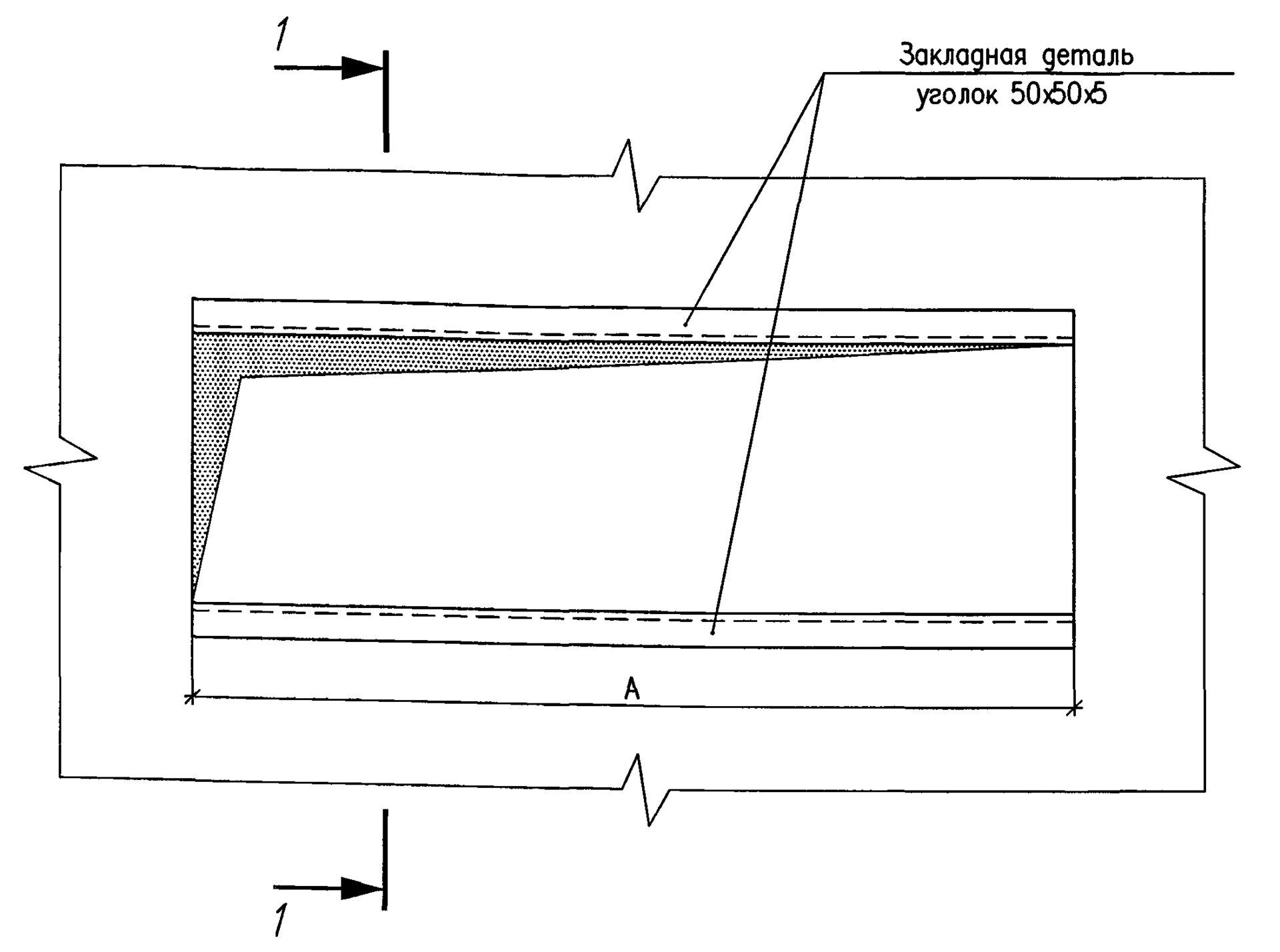

Строительное задание на проем для установки проходной плиты с ТРЕМЯ ИЗОЛЯТОРАМИ.

Тип плиты	Тип изолятора	Масса плиты, кг	Расстояние между осями изоляторов	Размер проема, мм
				А	Б
ПП3	ИПУ-10/630-7,5 УХЛ1	66,20	450	1300	400
	ИПУ-10/1000-7,5 УХЛ1	72,20
ПП4	ИПУ-10/630-7,5 УХЛ1	73,60	600	1600	400
	ИПУ-10/1000-7,5 УХЛ1	79,60
ПП5	ИПУ-10/1600-12,5 УХЛ1	98,10	450	1380	480
	ИПУ-10/2000-12,5 УХЛ1	101,10
	ИПУ-10/3150-12,5 УХЛ1	107,10
ПП6	ИПУ-10/1600-12,5 УХЛ1	107,20	600	1680	480
	ИПУ-10/2000-12,5 УХЛ1	110,20
	ИПУ-10/3150-12,5 УХЛ1	116,20

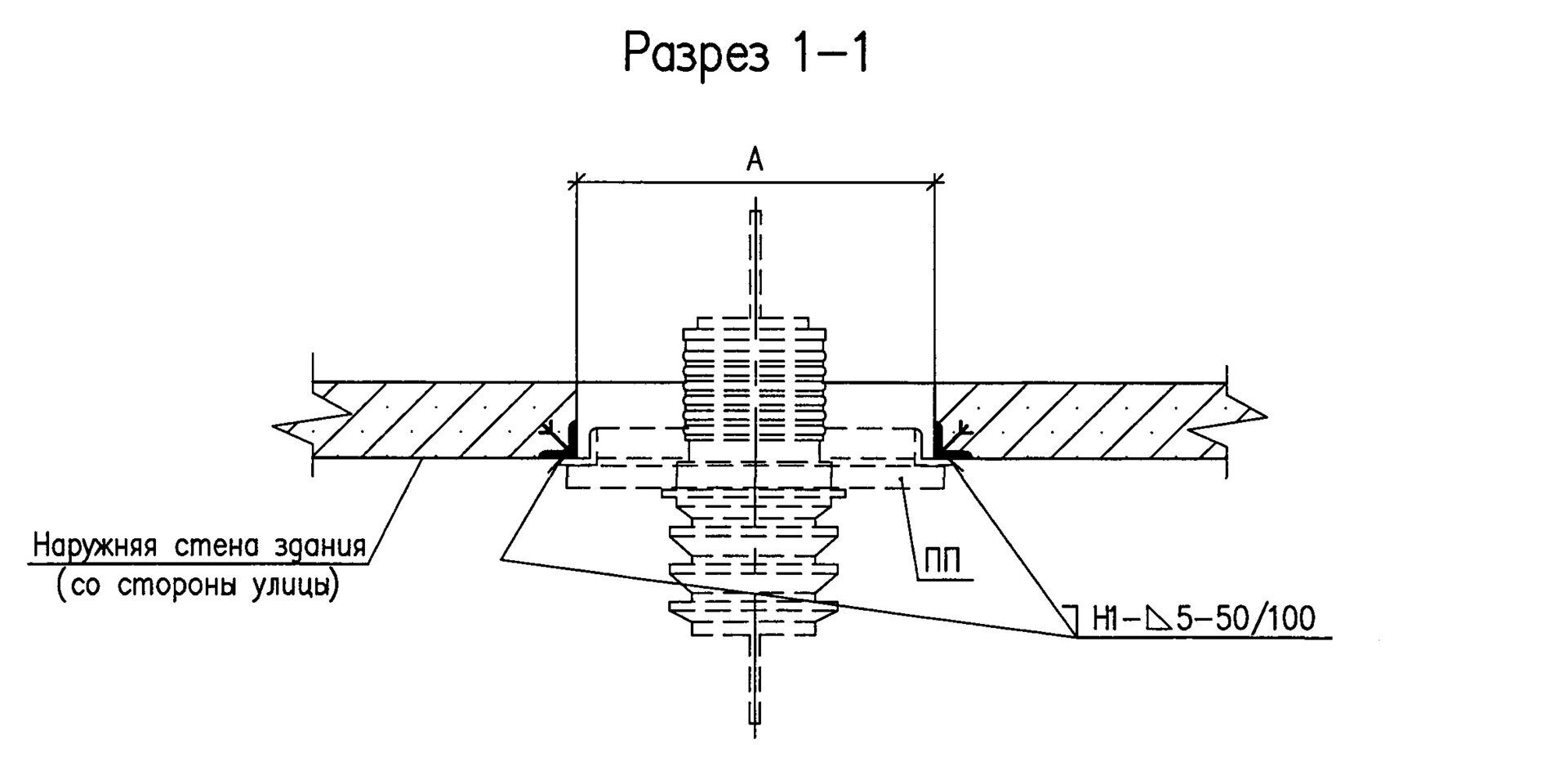

Закладная деталь	Разрез 1-1
